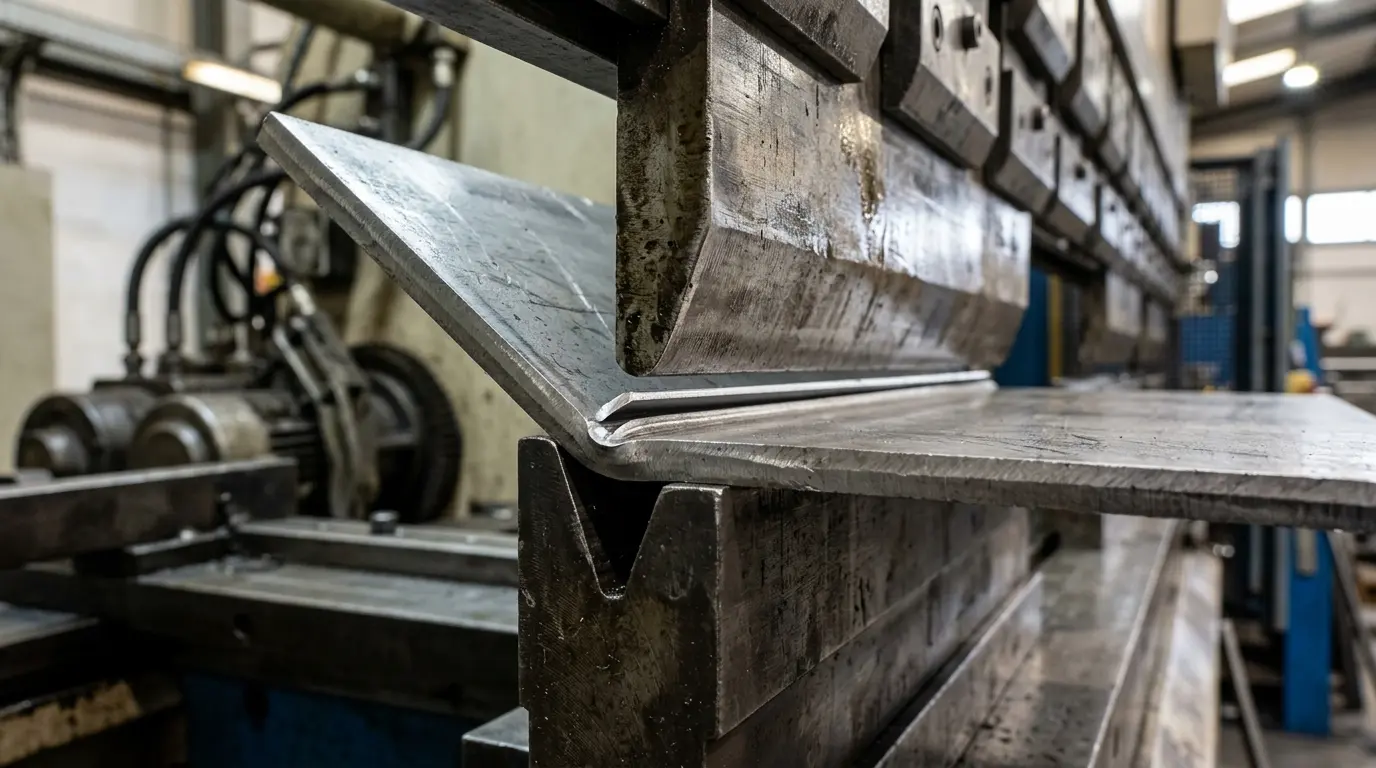

Пружинение металла при гибке почему деталь не держит угол и как это исправить

Автор: Иван Петров, главный инженер, 15 лет в металлообработке
Обновлено: май 2026

Согнули деталь на 90° — получили 93°. Скорректировали заход пуансона — получили 91°. Скорректировали ещё раз — 92°. Знакомая ситуация? Это пружинение металла. И это не неисправность пресса, не плохая оснастка и не ошибка оператора. Это физика.

Пружинение есть у любого металла при любом способе гибки. Вопрос только в том насколько оно велико и как его компенсировать. В этой статье — полный разбор: почему металл пружинит, от чего зависит величина пружинения и какими методами его компенсируют на практике.

Что такое пружинение и почему оно возникает

Когда металл гнётся, в нём одновременно происходят два процесса:

1. Пластическая деформация — металл меняет форму необратимо. Это то что нам нужно.
2. Упругая деформация — металл растягивается и сжимается упруго, как пружина. После снятия нагрузки упругая составляющая восстанавливается.

После того как пуансон поднимается и нагрузка снимается, пластическая деформация остаётся, а упругая — восстанавливается. Деталь «раскрывается» на несколько градусов. Это и есть пружинение.

Величина пружинения обозначается как Δα и измеряется в градусах.

Физически: чем выше отношение предела текучести к модулю упругости (σт/E), тем больше пружинение. Именно поэтому нержавейка пружинит сильнее чем мягкая сталь — у неё выше предел текучести при схожем модуле упругости.

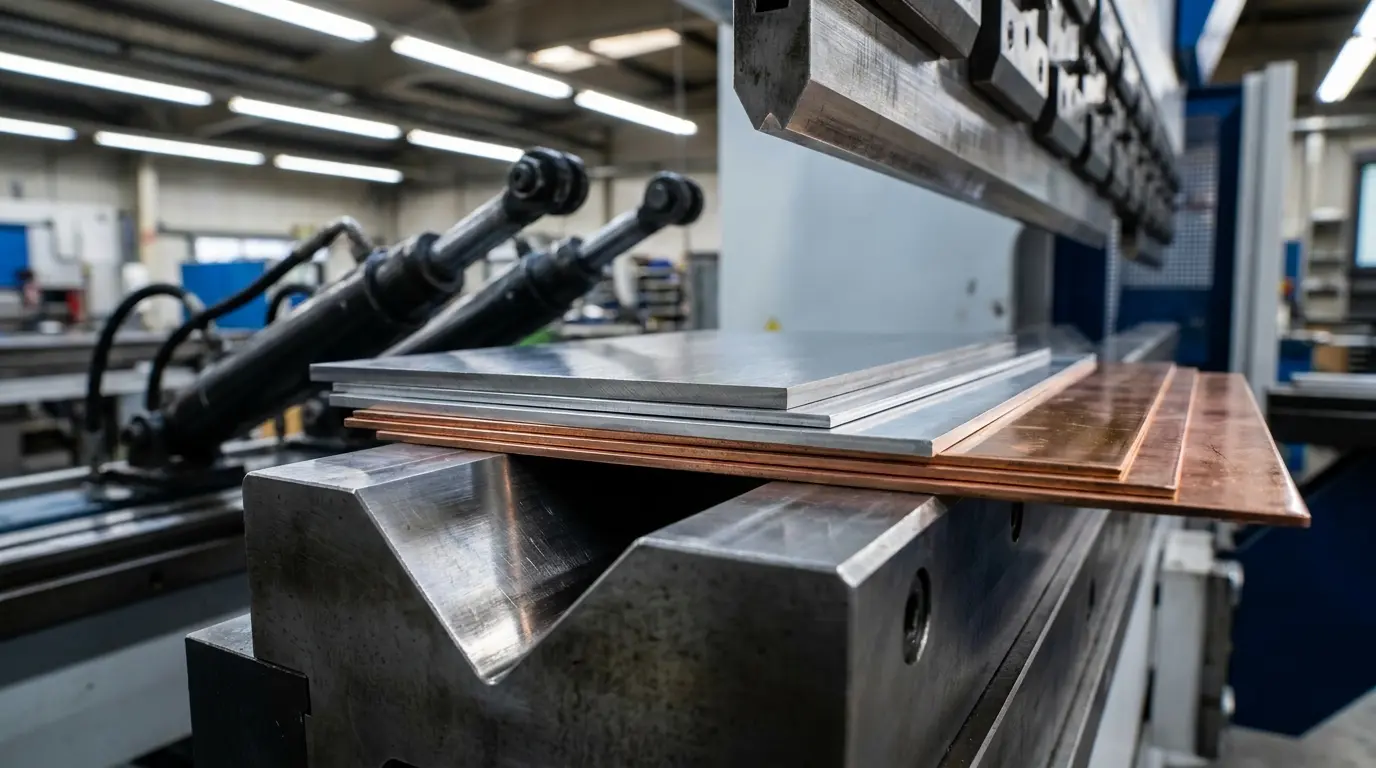

От чего зависит величина пружинения

Марка металла

Главный фактор. Разные металлы пружинят по-разному даже при одинаковых условиях гибки.

«Когда переходим с Ст3 на нержавейку — пружинение вырастает в 3 раза. Операторы которые привыкли к стали начинают делать пробные гибы и удивляются почему угол не держится. Нержавейка требует отдельной настройки под каждую толщину и каждую партию.» — Иван Петров, главный инженер

Толщина металла

Чем тоньше металл — тем больше пружинение при прочих равных условиях. Это связано с соотношением радиуса гибки к толщине металла (R/S).

Ширина паза матрицы

Чем шире паз — тем больше радиус гибки и тем больше пружинение. Это обратная сторона выбора широкого паза для снижения усилия.

Узкий паз — меньше пружинение, но больше усилие и меньше радиус гиба. Широкий паз — меньше усилие, но больше пружинение. Это компромисс который нужно осознанно выбирать под каждую задачу.

Угол гибки

Пружинение не одинаково для разных углов. При гибке под острым углом (30–60°) пружинение больше чем при гибке 90°. При гибке тупых углов (120–150°) пружинение меньше.

Направление проката

Металлический лист имеет анизотропию — свойства вдоль и поперёк направления проката различаются. Пружинение при гибке поперёк проката на 10–15% меньше чем при гибке вдоль проката.

На практике это важно при раскрое: если возможно, ориентируйте линию гиба поперёк направления проката. Это снижает пружинение и риск трещин на внешней поверхности гиба.

Нестабильность свойств металла

Даже в пределах одной марки стали свойства металла меняются от партии к партии. Предел текучести Ст3 по ГОСТ — 245–355 МПа. Разброс почти 50%. Это означает что пружинение одной партии может отличаться от другой на 1–2°.

Именно поэтому программа ЧПУ которая идеально работала на прошлой партии металла может давать отклонение на новой партии. Это не сбой системы — это реальность металлопроката.

Методы компенсации пружинения

Метод 1. Перегиб (overdrive)

Самый простой и распространённый метод. Пуансон заходит глубже чем нужно для целевого угла — с расчётом на то что после пружинения деталь займёт нужное положение.

Как работает: Нужен угол 90°, пружинение 3° → гнём до 87° → после пружинения получаем 90°.

Плюсы:

• Не требует специальной оснастки
• Работает на любом прессе
• Простая логика

Минусы:

• Требует знания точной величины пружинения для каждого материала и толщины
• При изменении партии металла нужна повторная настройка
• На прессе без ЧПУ — ручная корректировка глубины захода

На прессе с ЧПУ: система автоматически рассчитывает перегиб по базе данных материалов. Оператор вводит марку металла и толщину — ЧПУ само добавляет нужные градусы к заходу пуансона.

Метод 2. Калибровка (чеканка)

Пуансон доходит до дна матрицы с большим усилием. Металл полностью обжимается по форме матрицы — пластическая деформация настолько велика что упругая составляющая становится пренебрежимо малой.

Плюсы: Минимальное пружинение (практически нулевое), высокая повторяемость угла, не зависит от партии металла.
Минусы: Усилие в 3–5 раз выше чем при воздушной гибке, высокий износ оснастки, для каждого угла нужна отдельная матрица, не подходит для нержавейки и высокопрочных сталей.
Когда применять: Мягкая сталь до 4 мм, допуск на угол жёстче ±0,2°, нет системы адаптивного управления углом.

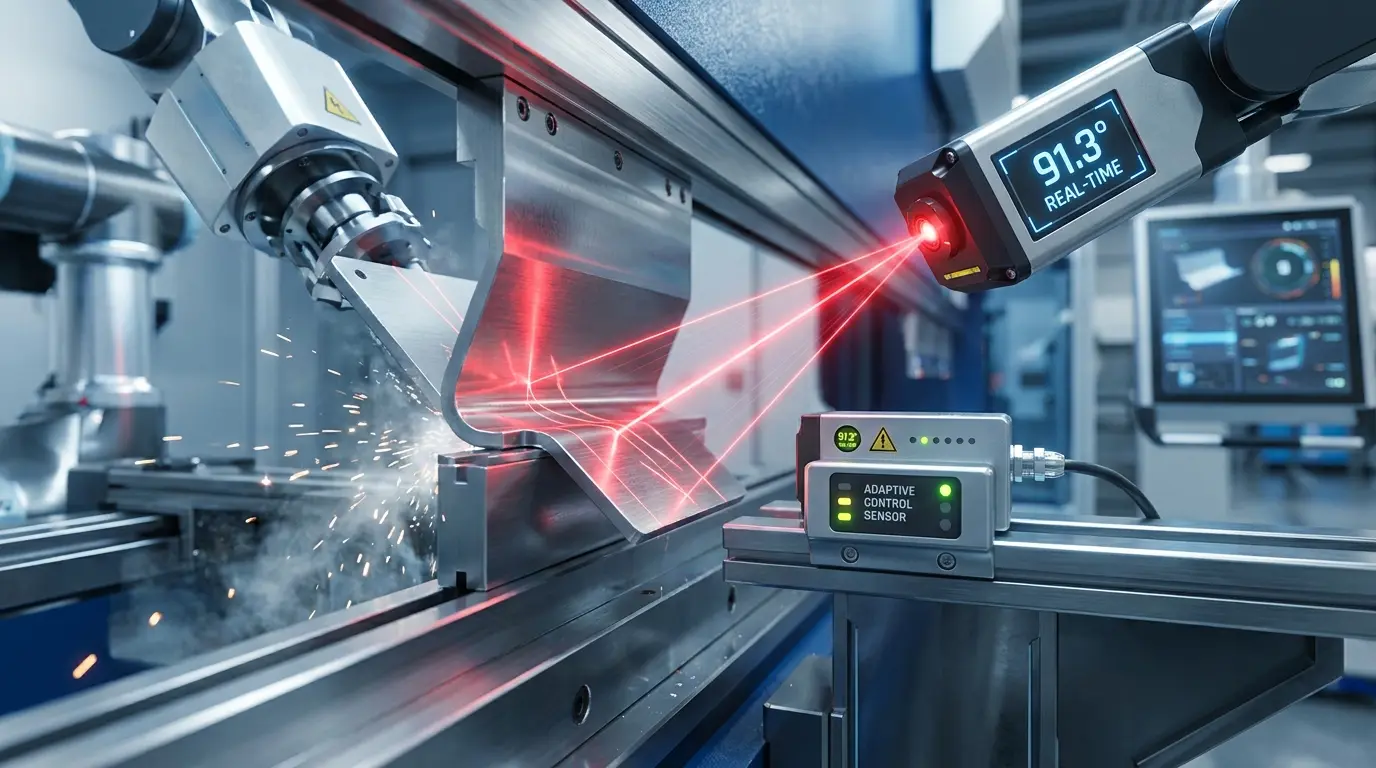

Метод 3. Адаптивное управление углом (угломер в реальном времени)

Датчик в матрице или лазерный измеритель измеряет угол детали в реальном времени во время гиба. Система ЧПУ корректирует заход пуансона на ходу — останавливает балку точно в момент когда угол достигает целевого значения с учётом пружинения.

Системы адаптивного управления: EasyForm (LVD), Autopol (Amada), ACB (Bystronic), TruBend (Trumpf).

Плюсы: Точность угла ±0,1° независимо от партии металла, не требует пробных гибов, автоматически адаптируется к изменению свойств металла. Первая деталь — годная деталь.
Минусы: Значительно выше стоимость системы, требует специальной матрицы с датчиком, сложнее обслуживание.
Когда применять: Нержавейка, высокопрочные стали, допуск ±0,1°, нестабильные партии металла, высокая серийность.

Метод 4. Гибка с прижимом (три точки)

Специальная матрица с подпружиненным центральным элементом. Лист прижимается к матрице в трёх точках — двух опорных и одной центральной. Датчик измеряет угол по положению центрального элемента.

Метод 5. Изменение геометрии оснастки

Использование пуансона с меньшим радиусом острия уменьшает пружинение. Острый пуансон (R = 0,5–1 мм) даёт меньше пружинения чем радиусный (R = 3–5 мм) при прочих равных. Ограничение: острый пуансон оставляет след на поверхности металла.

Метод 6. Изменение ширины паза матрицы

Уменьшение паза матрицы снижает пружинение. Если текущий паз V = 10×S — попробуйте V = 8×S. Пружинение снизится на 1–2°, но усилие вырастет на 20–25%.

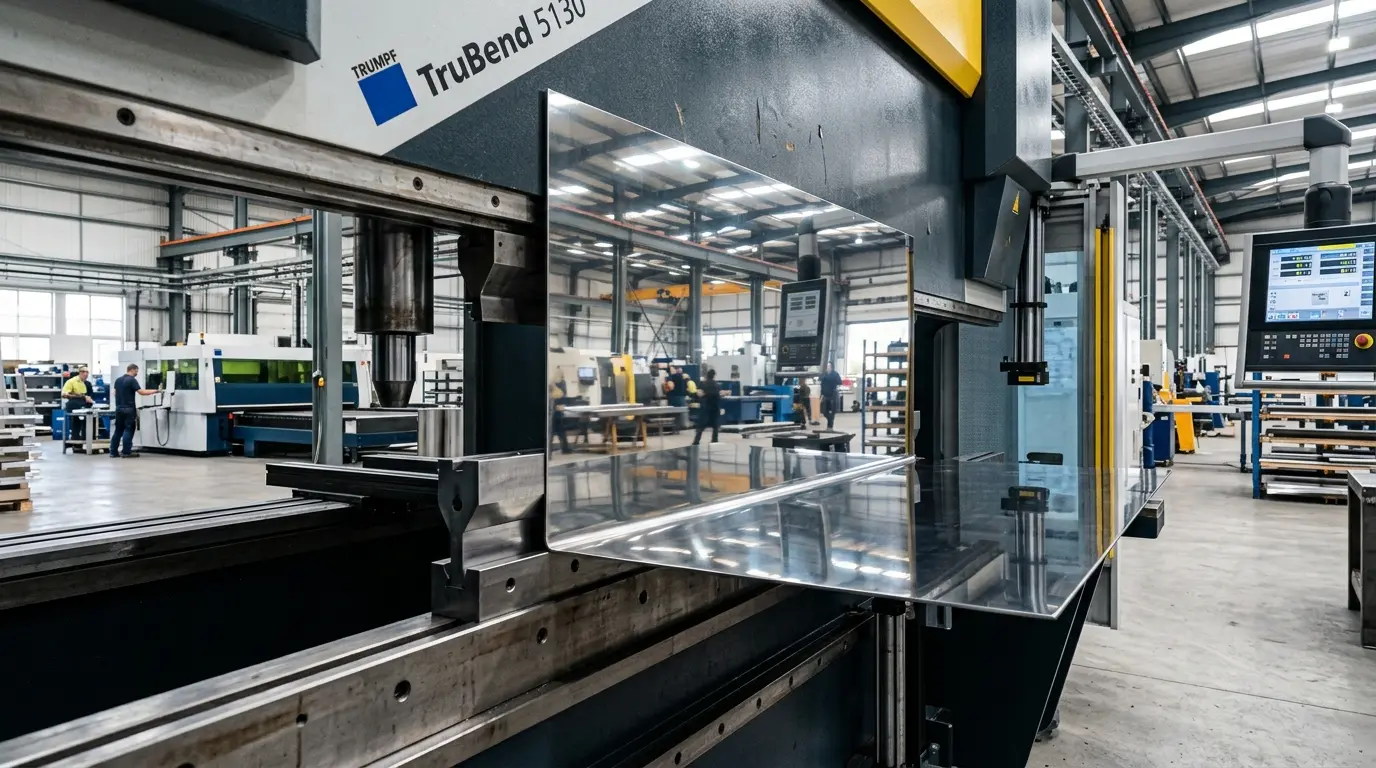

Пружинение при гибке нержавеющей стали

Нержавейка — самый сложный материал с точки зрения пружинения. Разберём отдельно.

Почему нержавейка пружинит сильно:

• Высокий предел текучести (σт = 200–350 МПа против 245 МПа у Ст3)
• Высокий коэффициент деформационного упрочнения — металл упрочняется в процессе гибки
• Нестабильные свойства между партиями

Типичное пружинение нержавейки AISI 304:

Практические рекомендации для нержавейки:

• Используйте систему адаптивного управления углом — без неё стабильный угол на нержавейке получить сложно
• Если системы нет — делайте пробный гиб на каждой новой партии металла
• Используйте паз на 20–30% шире чем для стали той же толщины
• Гните поперёк направления проката
• Не используйте калибровку — риск трещин на поверхности

Пружинение при гибке алюминия

Алюминий пружинит меньше чем сталь, но имеет свои особенности.

• Мягкие сплавы (АД0, АМц, АМг2): пружинение 1–3°, компенсируется простым перегибом.
• Средние сплавы (АМг3, АМг5): пружинение 2–5°, нужна база данных материалов в ЧПУ.
• Твёрдые сплавы (Д16, В95): пружинение 5–8°, высокий риск трещин при малом радиусе гибки. Требуется радиусный пуансон и широкий паз матрицы.

Важно для алюминия: алюминий имеет выраженную анизотропию. Гибка вдоль направления проката для твёрдых сплавов — высокий риск трещин. Всегда гните поперёк проката.

Пружинение при гибке высокопрочных сталей

Hardox, Weldox, S690 и аналогичные стали — отдельная история. Пружинение Hardox 400 при гибке 90°: 10–18° в зависимости от толщины и паза матрицы.

Это означает: чтобы получить угол 90° на Hardox 400 толщиной 8 мм, нужно гнуть до 72–80°. Без системы адаптивного управления углом — только пробные гибы.

Дополнительные сложности:

• Минимальный радиус гибки для Hardox строго регламентирован производителем (SSAB). Нарушение — трещины.
• Усилие гибки в 3–4 раза выше чем для Ст3.
• Нагрев металла перед гибкой снижает пружинение и усилие — но требует специального оборудования.

Как работает компенсация пружинения в системах ЧПУ

Расчётная компенсация

Система ЧПУ хранит базу данных материалов с коэффициентами пружинения. Оператор вводит марку металла, толщину, ширину паза и целевой угол. ЧПУ рассчитывает угол перегиба и автоматически устанавливает глубину захода пуансона.
Точность: ±0,3–0,5°. Ограничение: база данных рассчитана на типовые свойства материала.

Адаптивная компенсация

Датчик измеряет реальный угол в процессе гиба. Система корректирует заход пуансона в реальном времени. Система строит кривую «угол — заход пуансона» для данного листа, прогнозирует точку остановки с учётом пружинения и останавливает балку точно в нужной точке.
Точность: ±0,1°. Дополнительный эффект: система накапливает данные о реальном пружинении конкретной партии металла.

Практический алгоритм настройки компенсации пружинения

Если на вашем прессе нет адаптивной системы — вот алгоритм ручной настройки:

1. Возьмите образец из той же партии металла что пойдёт в производство (не менее 200 × 200 мм).
2. Установите оснастку и настройте упор на нужную глубину подачи.
3. Согните образец до целевого угла (например, 90°) без компенсации пружинения.
4. Измерьте реальный угол после снятия нагрузки. Зафиксируйте пружинение: Δα = реальный угол − целевой угол.
5. Скорректируйте заход пуансона: новый угол гибки = целевой угол − Δα.
6. Согните второй образец с новой настройкой. Измерьте угол.
7. При необходимости скорректируйте ещё раз. Обычно 2–3 итерации достаточно.
8. Зафиксируйте настройку в журнале или в памяти ЧПУ: материал, толщина, паз матрицы, угол гибки, угол перегиба.

«Мы ведём журнал настроек по каждому материалу и толщине. Когда приходит новая партия — делаем один пробный гиб и сравниваем с журналом. Если отклонение больше 1° — корректируем. Это занимает 5 минут и экономит кучу брака.» — Иван Петров, главный инженер

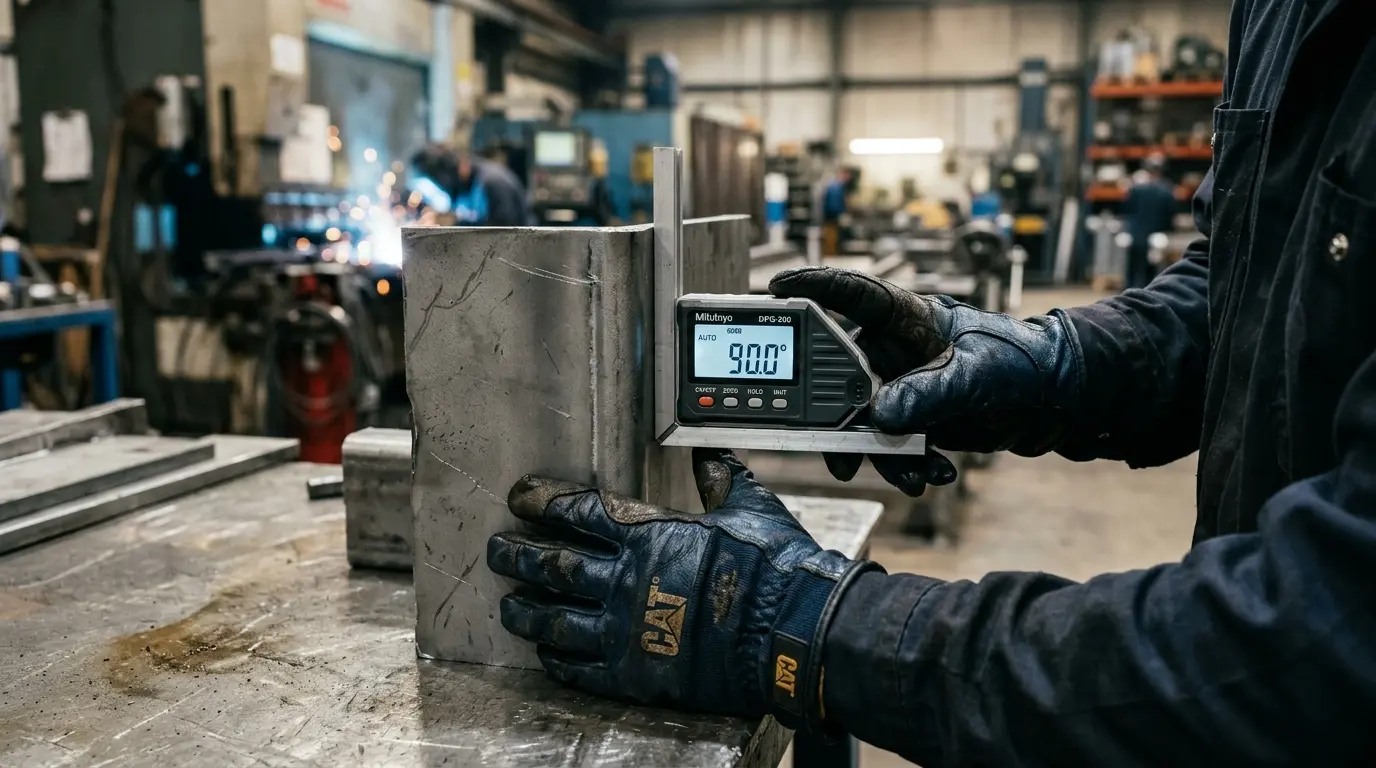

Измерение угла гибки

Точное измерение угла — основа компенсации пружинения. Инструменты:

• Угломер механический — точность ±0,5°. Достаточно для простых деталей с допуском ±1°.
• Угломер цифровой — точность ±0,1°. Оптимальный выбор для большинства производств. Стоимость — 3 000–15 000 ₽.
• Угломер с магнитным основанием — удобен для измерения на прессе не снимая деталь. Точность ±0,1°.
• Координатно-измерительная машина (КИМ) — точность ±0,01°. Для высокоточных деталей и входного контроля.
• Лазерный угломер — встроен в системы адаптивного управления. Измерение в реальном времени без участия оператора.

Типичные ошибки при работе с пружинением

• Ошибка 1. Используют настройку от предыдущей партии металла. Новая партия — новое пружинение. Всегда делайте пробный гиб при смене партии.
• Ошибка 2. Компенсируют пружинение калибровкой на нержавейке. Калибровка нержавейки — риск трещин и высокий износ оснастки. Используйте перегиб или адаптивное управление.
• Ошибка 3. Не учитывают направление проката. Пружинение вдоль и поперёк проката отличается на 10–15%. При жёстких допусках это важно.
• Ошибка 4. Измеряют угол сразу после гиба не дав детали остыть. Нагрев металла при гибке (особенно нержавейки) влияет на измерение. Дайте детали остыть до комнатной температуры — 2–3 минуты.
• Ошибка 5. Вводят в ЧПУ неправильную марку металла. Система рассчитывает компенсацию по базе данных. Если введена Ст3 а гнут нержавейку — расчёт будет неверным.
• Ошибка 6. Игнорируют пружинение при многогибовых деталях. Каждый гиб влияет на геометрию детали. Накопленная погрешность по пружинению на детали с 8 гибами может составить 3–5 мм по итоговому размеру.

Чек-лист работы с пружинением

Перед запуском новой детали:

• Определил марку металла и ввёл в систему ЧПУ
• Проверил что толщина металла соответствует программе
• Выбрал паз матрицы с учётом требуемого радиуса гиба
• Учёл направление проката при раскрое

При смене партии металла:

• Сделал пробный гиб на образце из новой партии
• Измерил реальное пружинение
• Скорректировал программу если отклонение больше допуска

При работе с нержавейкой и высокопрочными сталями:

• Использую адаптивное управление углом или делаю пробный гиб на каждой партии
• Не использую калибровку
• Гну поперёк направления проката
• Использую паз на 20–30% шире чем для стали той же толщины

Часто задаваемые вопросы

Почему пружинение меняется в течение смены?
Температура металла и цеха влияет на свойства материала. Утром когда металл холодный — пружинение чуть больше чем после нескольких часов работы. На деталях с допуском ±0,5° это несущественно. На деталях с допуском ±0,1° — заметно. Адаптивные системы компенсируют это автоматически.

Можно ли полностью устранить пружинение?
Полностью — нет. Даже при калибровке остаётся небольшое остаточное пружинение 0,1–0,3°. Задача не устранить пружинение а компенсировать его до уровня при котором деталь укладывается в допуск.

Почему одна и та же программа даёт разный угол на разных листах из одной пачки?
Свойства металла неоднородны даже в пределах одной партии. Разные листы из одной пачки могут иметь разброс по пределу текучести ±10–15%. Это даёт разброс по пружинению ±0,5–1°. Если допуск жёстче — нужна адаптивная система.

Как пружинение влияет на развёртку детали?
Напрямую. Если не учесть пружинение при расчёте развёртки — деталь после гибки будет иметь неправильные размеры полок. Системы ЧПУ с базой данных материалов рассчитывают развёртку с учётом коэффициента нейтральной линии для конкретного материала и радиуса гибки.

Нужна ли компенсация пружинения для алюминия АД0?
Для мягкого алюминия АД0 пружинение 1–2°. Если допуск на угол ±1° — компенсация не нужна. Если допуск ±0,5° — нужна простая расчётная компенсация в ЧПУ. Адаптивная система для мягкого алюминия избыточна.

Итог

Пружинение — неустранимое физическое явление. Но управляемое. Три главных принципа работы с пружинением:

1. Знайте свой материал — пружинение нержавейки и высокопрочных сталей в разы больше чем у мягкой стали. Это нужно закладывать в программу и в выбор оснастки.
2. Делайте пробный гиб при смене партии — даже если марка металла та же, свойства партии могут отличаться. Один пробный гиб экономит партию брака.
3. Инвестируйте в адаптивное управление углом если работаете с нержавейкой или высокопрочными сталями — окупаемость считается в сэкономленном металле и времени на пробные гибы.
